自主可控的功率半导体器件仿真工具研发进展(一)：二维计算的精度
庄池杰，石清元，林波，彭晞雨，吴丹，刘志成，李立，施连军，任李鑫，纪瑞朗，余占清，吴锦鹏，魏晓光，曾嵘
DOI: 10.13336/j.1003-6520.hve.20242023
1）研究难点
难点一：物理模型复杂。功率半导体器件涉及非线性、强耦合物理机制，并呈强烈的时间和空间多尺度特性。PN结内载流子浓度可跨越十余个数量级；器件动态特性，同时包括纳秒级快变和毫秒级慢变过程。
难点二：数学求解困难。漂移扩散模型是强对流占优的扩散方程，与泊松方程耦合后，问题具有极高的条件数（可达1020甚至1030），传统迭代方法难以收敛;对流占优问题极易出现数值振荡。
难点三：器件-电路刚性耦合。功率半导体器件仿真需同时耦合器件偏微分方程和外电路代数微分方程，二者在数学性质和量级上存在显著差异。
图1 功率半导体器件仿真工具开发历程及支持的物理模型
3）二维计算的精度验证

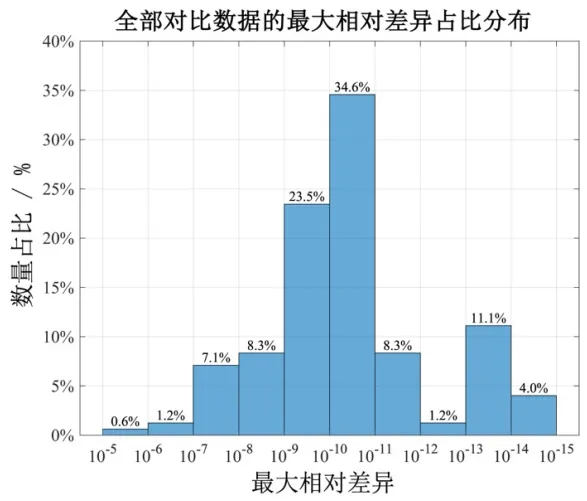

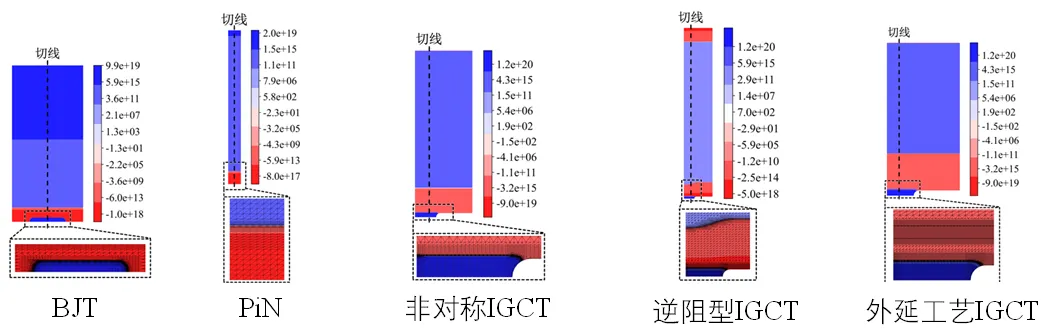

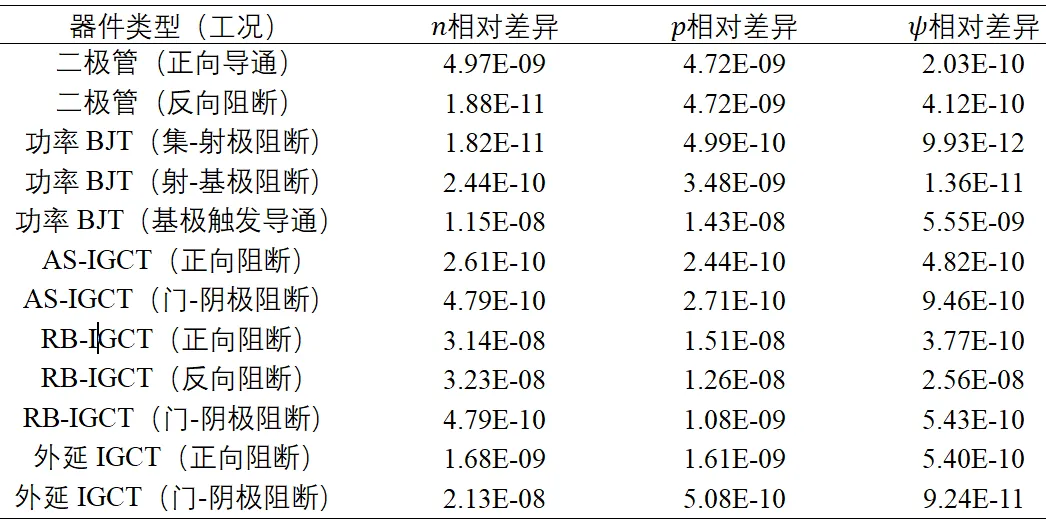

以5种典型的真实功率器件（如图2所示）的12种工况，和真实物理模型的不同组合的遍历穷举，在计算网格上逐点比对电子浓度、空穴浓度和电势与垄断商软Sentaurus TCAD计算结果的相对差异，取每个变量在全部点上的最大相对差异作为该变量的“最大相对差异”。如图3所示，相对差异大于1×10−6的情形仅占总数的0.6%，但仍优于1×10−5；相对差异的中位值小于1×10−10；98.2%的情形，相对差异小于1×10−7；开启全部真实物理模型时，最大相对差异不超过千万分之一（如表1所示）。
4）暂态特性计算及应用

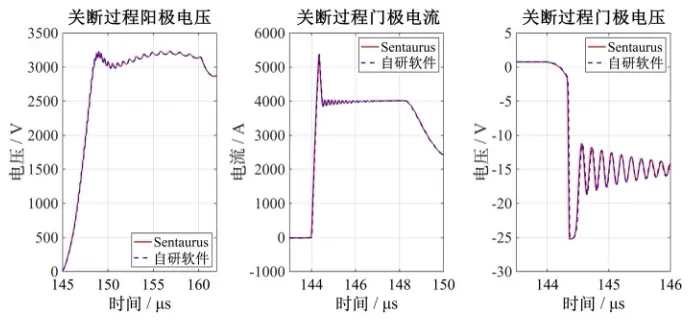

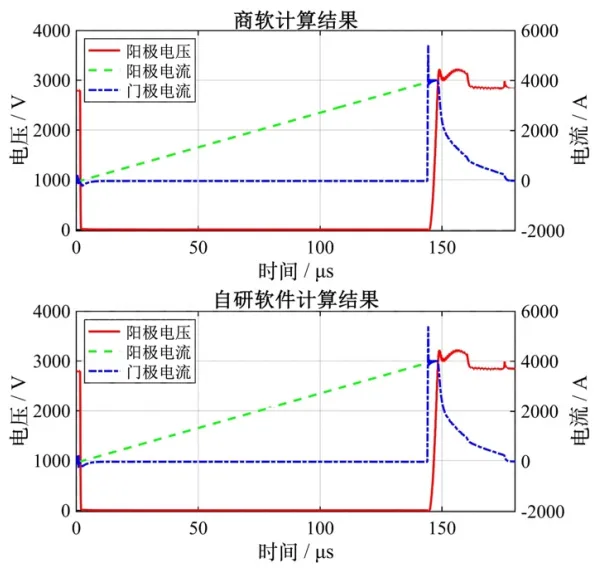

以非对称及逆阻IGCT为例，仿真标准测试回路中的IGCT器件单次开通、关断过程。自研仿真工具与垄断商软的暂态计算结果高度一致（如图4所示）。
(b) 关断波形放大
图4 非对称型IGCT的暂态波形对比
经过5年研发，形成了功率半导体器件二维仿真工具第一代版本。与垄断商软Synopsys TCAD Sentaurus Device计算结果的大量比对表明，自研仿真工具二维计算精度向国际垄断商业软件看齐。
三维仿真工具正紧锣密鼓地研发中。
